Automazione - Esempio - Macchina Occhiellatrice Filo Metallico

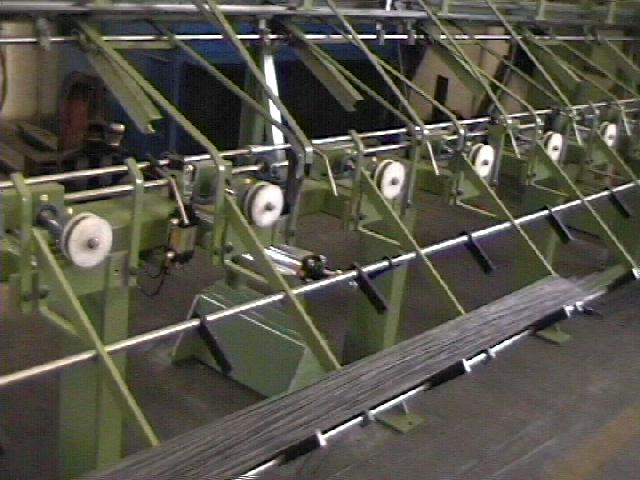

Tempo produzione 1 occhiello ogni 3,2s. Diametro filo fino a 4mm. Questa macchina viene accoppia ad una macchina raddrizza filo e consente di ottenere un occhiello nella testa del filo. Per ottenere ciò sono presenti due motori passo-passo. Il primo motore consente di effettuare l'angolo della testa del filo mentre il secondo motore effettua la rotazione del filo su se stesso per ottenere l'occhiello. Il numero di giri dell'occhiello è un parametro impostabile nel pannello operatore. Cosi come sono impostabili i vari tempi che vengono utilizzati dai movimenti. E' presente anche uno scarico del pezzo prodotto che consente di riutlizzare la macchina raddrizza filo senza abilitare la macchina occhiellatrice. Sistema di automazione: Siemens S7-200
